桁架片在進行安裝的時候要注意什么
發布時間：2021/7/22 15:47:10 來源:http://m.51freeman.cn/ 瀏覽次數：
桁架片起初在二戰時由一名英國工程兵發明，以解決戰爭期間橋梁快速架設的需要，并以他的名字命名。可用于公路橋梁，拼裝龍門吊車，導梁，架橋機，吊籃等，桁架片組合門式起重機，為適應不同荷載和跨徑的變化，桁架組合可取10種相應的變化，即單排單層、雙排單層、三排單層、雙排雙層、三排雙層，和在上述5種組合的上、下弦桿上增設加強弦桿的5種形式，增設加強弦桿時，通常冠以“加強”二字，例如，“三排單層加強型〈TSR)”等。

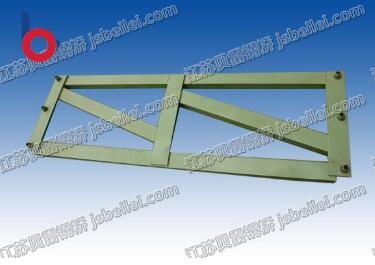

桁架片單元:由上、下弦桿，豎桿和斜撐焊接而成，上、下弦桿的一端為陰頭，另一端為陽頭，在陰、陽頭上都有銷子孔。兩節桁架拼接時，將一節的陽頭插入另一節的陰頭內，對準銷子孔，插上銷子，桁架各孔的用途如下:弦桿螺栓孔用于拼裝雙層或加強橋梁時，將桁架螺栓或弦桿螺栓插入弦桿螺栓孔內，使雙層桁架或榆架與加強弦桿連接起來;支撐架孔用來安裝支撐架。當桁架用作主梁時，用中間兩個孔，用作橋腳時，用端部兩個孔，以加強兩排璧架間的聯系;風構孔用于連接抗風拉桿;端豎桿上的支撐架孔，用于安裝支撐架、斜撐和聯板;橫梁夾具孔用于安裝橫梁夾具，下弦桿上設有4塊橫梁墊板，墊板上有栓釘，用于限定橫梁的位置。
