200型貝雷片鋼便橋的施工方法
發布時間：2021/7/13 10:28:40 來源:http://m.51freeman.cn/ 瀏覽次數：
200型貝雷片鋼便橋是由10#槽鋼焊接成型的定型桁架，每片尺寸為3m×1.5m，其兩端有公母連接頭，組裝時用連接銷連接;為了加強接頭處的剛度，接頭處用連接片加強，連接片尺寸為0.5m×1.0m， 200型貝雷片鋼便橋、連接片上均有螺栓孔，組裝時用螺栓連接固定。根據受力需要可以組裝成單排單層，雙排單層，單排雙層，雙排雙層等多種形式，桁架片的上下弦桿可另設弦桿加強，以滿足各種荷載的需要。
施工時在橋墩立柱上預埋蛇形柱(柱高1.5m，高出橋面貌一新0.55m)，并在蛇形柱上焊鋼板安裝工字鋼，再在工字鋼上搭200型貝雷片鋼便橋桁架，每個橋墩立柱上預埋三根蛇形柱。貝雷架采用雙排單層的結構形式(共四排200型貝雷片鋼便橋桁架)，其中第一排和第二排間距為50cm;第二排和第三排之間為3m;第三排和第四排間距為50cm。

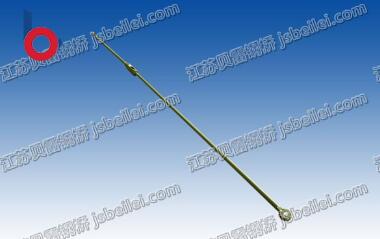

在200型貝雷片鋼便橋上焊拉筋吊拉，并在下部形成安全平臺，每跨實際用78根吊拉筋。為了防止中部受力變形產生偏移，在貝雷架兩端焊接拉筋連在橋臺立柱插筋上，并且貝雷架與貝雷架之間采用剪刀支撐連結加固。
吊拉施工的實施,貝雷架經過燈籠架斜面人工移到工字鋼上，克服了大型吊車不能完成的工序。施工時，為了保證澆筑后的變后，采取預拱4.5cm，經過實際實施，澆筑完成后變形結果為3cm，滿足橋梁施工要求。
