貝雷梁的彎矩怎么計算 貝雷梁彎矩計算方法
發布時間：2017/4/19 8:51:14 來源: 瀏覽次數：
貝雷梁的彎矩的計算方法很很多，1、荷載計算：查圖紙：C27-C30一聯三跨共計砼用量為506m3，則平均每米砼用量為：4.961T/m，砼自比重按ρ=2.5T/ m3來計算，則平均每米箱梁自重為：12.402T，綜合考慮：對砼比重按ρ=2.8T/ m3來計算，包含了上部底模，方木和部份支架的重量，則平均每延米箱梁重量為：q1=13.891T/m。
2、頂層I20b工字鋼驗算

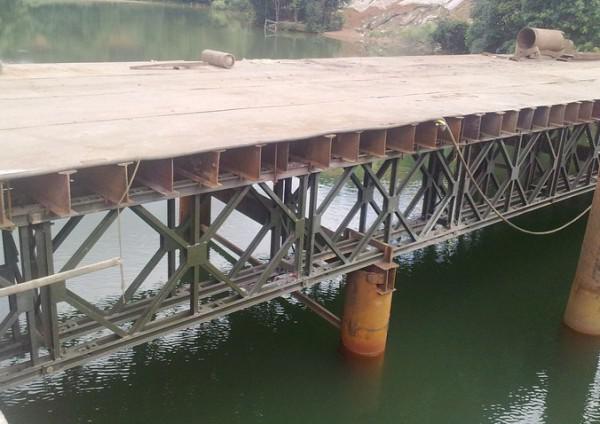

C28-C29一跨擬采用4組8片貝雷梁作為主要構件，四組貝雷梁平均間距為1.6m，其上鋪一層長度為10m，縱橋向間距為1m的I20b工字鋼，用作支承方木用。
一跨34m，則所需10m長I20b工字鋼根數約為32根，則平均分配到每根I20b工字鋼上的均布荷載為：q2=（13.891×34）/（32×10）=1.476T/m。
