貝雷架為什么在鋼橋中使用如何廣泛？
發布時間：2016/12/27 11:26:28 來源: 瀏覽次數：
貝雷架由上、下弦桿、豎桿及斜桿焊接而成，上下弦桿的端部有陰陽接頭，接頭上有杵架連接銷孔。貝雷片的弦桿由兩根10號槽鋼(背靠背)組合而成，在下弦桿上，焊有多塊帶圓孔的鋼板，在上、下弦桿內有供與加強弦桿和雙層桁架連接的螺栓孔，在上弦桿內還有供連接支撐架用的四個螺栓孔，其中間的兩個孔是供雙排或多排桁架同節間連接用的。靠兩端的兩個孔是跨節間連接用的。多排貝雷片作梁或柱使用時，必須用支撐架加固上下兩節貝雷片的接合部。
在下弦桿上，設有4塊橫梁墊板，其上方有凸榫，用以固定橫梁在平面上的位置，在下弦桿的端部槽鋼腹板上還設有兩個橢圓孔，供連接抗風拉桿使用。貝雷片豎桿均用8#工字鋼制成，在豎桿靠下弦桿一側開有一個方孔，它是供橫梁夾具固定橫梁使用的。貝雷片的材料為16Mn，每片架重270kg。

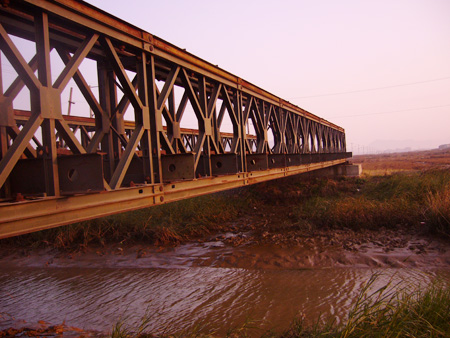

"321"鋼橋是裝配式公路鋼橋，其特點是：構件輕巧，拆裝方便，適應性強，用簡單的工具和人力就能迅速建成。適用于汽車-10級、汽車-15級、汽車-20級、履帶-50級、掛車-80級等5種載荷。橋面行車道凈寬3.7m，可在9m到63m范圍內組合成多種跨徑簡支粱橋，可構造連續梁橋。
